工地揚塵在線監測系統
工地揚塵在線監測系統
1 概述
1.1 用途
揚塵在線監測終端，是集成顆粒物在線監測儀、氣象參數傳感器、數據采集板及信息平臺等技術為一體的開放式污染源在線監測終端，主要應用于建筑揚塵、沙石場、堆煤場、秸稈焚燒等無組織煙塵污染源排放及居民區、商業區、道路交通、施工區域等的環境空氣質量的在線實時的自動監控。
監控終端與數據平臺可構成監測系統。終端集成了大氣顆粒物濃度監測、溫濕度及風速風向監測、污染物超標視頻抓拍；數據平臺是一個互聯網架構的網絡化平臺，終端所得數據均能通過有線或無線網絡及時傳遞到數據平臺便于管控，監測系統還具有對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。
粉塵傳感器具有顆粒物濃度連續監測、定時采樣以及粉塵濃度超標報警等多種功能。儀器內置鞘氣保護氣路，防止光學終端受到污染，配合自校功能，測量穩定可靠。
1.2 配置參數
名稱 | 規格/明細 | |
設備 | 多功能箱 | 防雨、防塵、防雷、散熱保溫；供電、信號處理、GPRS傳輸； 高碳鋼底材噴涂（防銹），戶外安裝； 顆粒物防風防雨采樣頭；可定制絲印； |
顆粒物傳感器 | 檢測原理：光散射原理；分辨率：0.1ug/m3； 粒徑通道：PM2.5、PM10、TSP； 檢測范圍：0～40mg/m3； | |
環境噪聲傳感器 | 測量范圍：25-130dBA；頻率計權：A；采樣速率：48k/s高速采樣； | |
風速、風向傳感器 | 量程：0-45m/s；分辨率：0.1m/s；準確度：±0.3m/s；啟動風速：≤0.5m/s； | |
量程：0-360o;分辨率：1℃；準確度：±3℃；啟動風速：≤0.5m/s； | ||
大氣溫濕度傳感器 | 量程：-45～125℃；分辨率：0.1℃；準確度：±0.3℃； | |
量程：0～100RH；分辨率：0.1%RH；準確度：±2%RH； | ||
攝像 | 尺寸：7寸；像素：130W；信噪比：大于50dB； 聚焦：37倍；（普通輸出）；4G傳輸功能； | |
系統平臺 | 基礎軟件系統 | 數據監測基本功能（實時監測、查詢等，非平臺） |
2 設備構架
2.1 顆粒物監測單元
設備使用激光散射法測量揚塵濃度。用精密流量控制的真空泵吸入大氣中的測試氣體送至傳感器測量組件。傳感器測量組件是以Gustav Mie 粒子光散射理論為基礎，結合微光電探測技術而制作的一套完整的空氣顆粒分布濃度測量系統。
系統巧妙設計光敏感區作為粒子散射發生的場所，當粒子經過聚焦激光所形成的光敏感區后，粒子散射的光被探測窗口上的微光電探測器收集，微光電探測器把接收的光強度信號快速、準確的轉化為等量電壓信號，信號的密集度對應于粒子的單位濃度值，揚塵濃度值進行系數轉換后通過數據接口實時輸出。利用電子切割器的專利技術同時測量PM10和PM2.5兩個參數，測量范圍0-10000ug/m3。
執行標準 | ISO14644—1（FS209E）AQ/T4268—2015 |
技術原理 | 光散射式（光學粒徑切割，無需物理粒徑切割器） |
粒徑通道 | PM2.5/PM10/TSP |
重現性 | ≤±2% |
測量精度 | ≤±10% |
分辨率 | 0.1μg |
最大有效量程 | 40mg/m3 |
檢測周期 | 默認60s（1—999s可調，建議≥6s） |
流速 | 1L/min±5%恒定流量 |
通訊方式 | RS485/RS232 |
通訊協議 | Modbus RTU[從站] |
接口 | 5芯航空插頭 |
電池 | 可選配5200mah內置鋰電池 |
數據存儲 | 可存儲2000個記錄 |
傳感器鞘氣保護 | 具備 |
供電 | 12V—24V |
使用環境 | -10℃～50℃；﹤85%RH；86～106kpa |
防爆等級 | 無（選配隔爆保護箱EXDIIBT4） |
室外防護等級 | 無（選配戶外型IP65） |
監測系統擴展性 | 溫度、濕度、可燃氣體、氧氣、二氧化碳等 |
2.2 氣象監測單元
我司整套設備具備風速、風向、溫度、濕度、大氣壓等環境參數的監測，為揚塵和噪聲監測數據的后期分析提供氣象參數保障；特別是通過風向對揚塵的運動趨勢做科學預測和報警；在不同的氣象條件下，對揚塵、噪聲監測數據做科學的修正。
報警處置：夏季天氣炎熱，若空氣中濕度小于下限閥值則自動開啟噴淋系統增加空氣濕度，防治揚塵產生。
氣象參數 | 溫度：測量范圍：-40～60℃；精度：±0.2℃； |
濕度：測量范圍：0～100%；精度：±3%； | |
風速：測量范圍：0~32.4m/s；精度：±1m/s； | |
風向：測量范圍：16個方向（360度）；精度：±5%； | |
大氣壓：測量范圍：300～1100mbar（即30～110Kpa）；精度：15位； |
2.3 噪聲監測單元
噪聲監測儀是一種能把工業噪聲、生活噪聲和交通噪聲等，按人耳聽覺特性近似地測定其噪聲級的儀器。噪聲級是指用聲級計測得的并經過聽感修正的聲壓級（dB）或響度級（phon）。根據噪聲監測儀在標準條件下測量1000Hz純音所表現的精度。本噪聲監測儀由傳聲器、放大器、衰減器、計權網絡、AD采集、變送輸出、報警控制電路和電源等組成。
噪 聲 | 全天候戶外傳聲器符合《環境噪聲自動監測系統技術要求(暫行)》、GB/T 20441.4測量傳感器第四部分：工作校準傳聲器規范； |
測量范圍：30-130dB； | |
頻率范圍：20-12.5kHz； | |
最大誤差：0.5dB； | |
自身噪聲：小于35dB； | |
線性工作范圍：不小于 100dB； | |
頻率計權：A（計權）； | |
統計分析：具有Leq、L90、L50、L10功能，同時區分日、晝、夜以及小時平均值； | |
設備自帶現場存儲功能：不間斷Flash存儲4天； | |
支持視頻疊加功能，將數據實時疊加至視頻監控畫面； | |
服務器平臺斷電支持現場存儲數據實時補償至軟件平臺； | |
數據通過3G傳輸至平臺，自動生成各類報表,支持在線及下載數據（下 載后數據為Excel標準模板）數據打印； | |
采樣率：10Hz； | |
狀態指示：不少于 6 種狀態指示，綠、橙、黃、紫、紅以及灰色狀態（灰 色代表設備離線，其余為不同超標程度）； | |
通訊設置:通過網口在線設置服務器通訊地址； | |
數據接口：電源接口、網口（RJ45）、多功能接口（五個拓展外部傳感器接口）、RS485 接口； | |
超標錄音：超標自動錄音（時間15秒/次）并實時上傳數據至服務器平臺，服務器斷電期間支持現場Flash存儲15次，通電后數據自動上傳至服務器； | |
重啟：設備異常自動重啟； | |
斷電保護功能：可選蓄電池及太陽能供電（時間長短可按需配置）； | |
防護等級：IP67； | |
外殼材質：鋁合金外殼,防風、防雨、防鳥、防雷； | |
防腐：防腐設計，適用于工廠、工地、道路燈各種惡劣環境； | |
數據采集單元具有數據采集及傳輸設備，用于噪聲揚塵監測系統的控制、數據記錄及傳輸等功能； | |
校準：具備自動校準同時及手動校準功能； | |
傳聲器安裝在設備頂部便于定期聲校準和日常維護； | |
工作溫度：-20℃~60℃； |

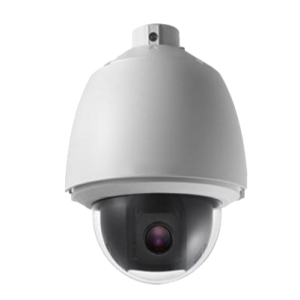

2.4 視頻監控單元
揚塵在線監測終端在國內率先采用平臺式管理方式為核心的視頻監控系統，采用專用視頻壓縮芯片，圖像清晰，圖像采用自主優化的 H.264 圖像壓縮方式，視頻壓縮效率高。標準分辨率 1280×720 像素，最高達 1920×1080 像素，并可自定義。帶有音頻接口，支持音視頻同時傳輸監控。
a)可將噪聲、揚塵、PM10、PM2.5 數據疊加至視頻畫面，使中心的監控系統能夠實時監控圖像信息與噪聲、揚塵、PM10 和 PM2.5 數據，可實現定時圖片和超標圖片抓拍功能。
b)通過選中設備查看與其對應的攝像頭視頻圖像，帶云臺的設備可以控制攝像機云臺進行查看位置自由調整。

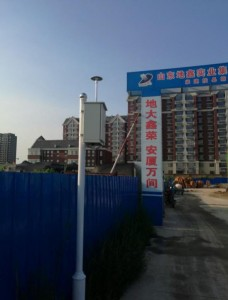

2.5 設備外觀及支架
設備及支架采用高碳鋼材制制作，全部結構模塊化，便于搬運和安裝；
由于設備戶外安裝，完善考慮避雷、防雨等措施，設備按照高度 2-3 米，設備安裝周圍敷設防護欄，防止人為破壞；

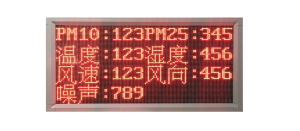

2.6 LED顯示屏
設備配備有LED顯示屏，便于現場實施掌握和了解環境質量狀況，可以選擇單色、雙色、三色、全彩，尺寸可定制，普通版的參數性能如下：
顯示屏：760×380mm2；加框820×440mm2；像素：160×80；點陣：F3.75
